板子:ArduinoUNO板
继电器模块:Tongling JQC-3FF-S-Z

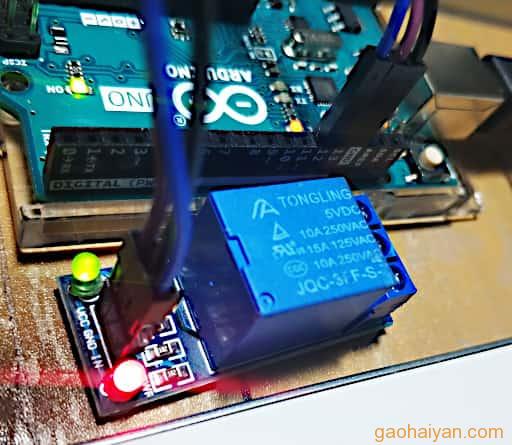

实物照片

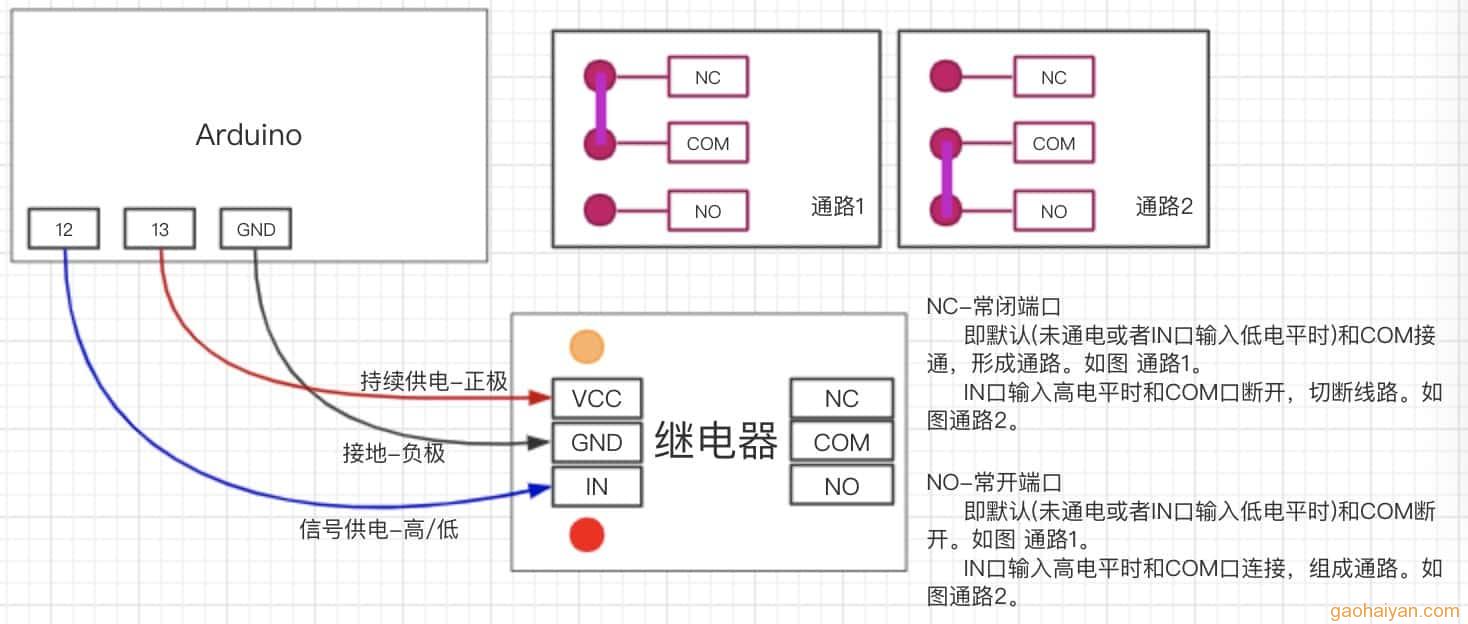

接线图。VCC也可以直接接UNO板的5V针脚。
代码
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
int detVccPin = 13; // 接继电器的 VCC 端口,直接用5V针脚则无需操作此pin int detInPin = 12; // 接继电器的 IN 端口 void setup() { pinMode( detVccPin, OUTPUT); pinMode( detInPin, OUTPUT); digitalWrite(detVccPin, HIGH); // VCC持续供电-高电平 } void loop() { digitalWrite(detInPin, HIGH); // IN口高电平。此时NO和COM连接;NC和COM断开 delay(5000); digitalWrite(detInPin, LOW); // IN口低电平。此时NO和COM断开;NC和COM连接 delay(5000); } |
