本例环境：、ArduinoUNO、LCD1602显示屏、B10K变阻器、330欧姆电阻，还有代码结合了蓝牙模块。
关于LCD1602显示屏介绍：https://baike.baidu.com/item/LCD1602/6014393 。

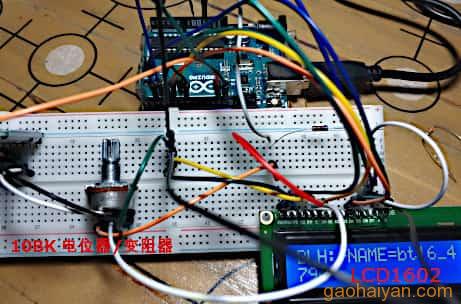

实物接线图：

如果不使用变阻器，可能会遇到文字不显示的情况，实际上文字已经在屏幕上了，但是屏幕对比度未调节好而不能显现。通过变阻器手动调节V0脚电压改变对比度从而使文字清晰显示。

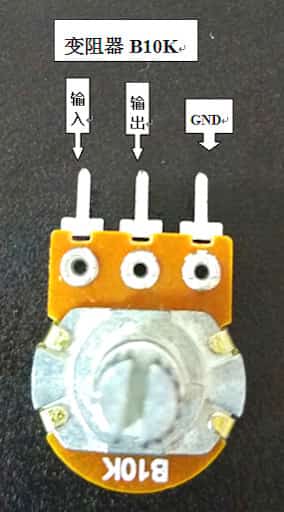

变阻器有三个针脚，中间一个输出可变电压。

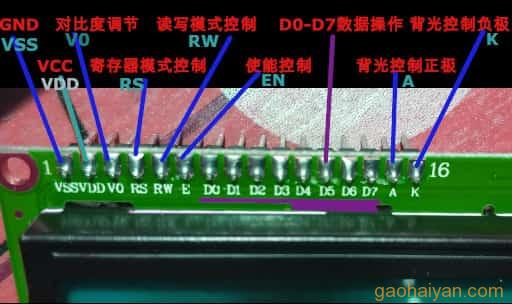

再看下LCD1602显示屏针脚。针脚共16个，直接接线会显得比较繁杂。

RS针脚，控制寄存器模式。高电平1时使用数据寄存器；低电平0时使用指令寄存器。
RW针脚，控制读写模式。高电平1时进行读操作；低电平0时进行写操作。通常需求为向显示屏写数据，将其接地即可。
E/EN针脚，使能(Enable)端.高电平1时读取信息；由高电平跳变为低电平时，液晶模块执行命令刷新显示。
A脚通常串联电阻，以免背光太亮。

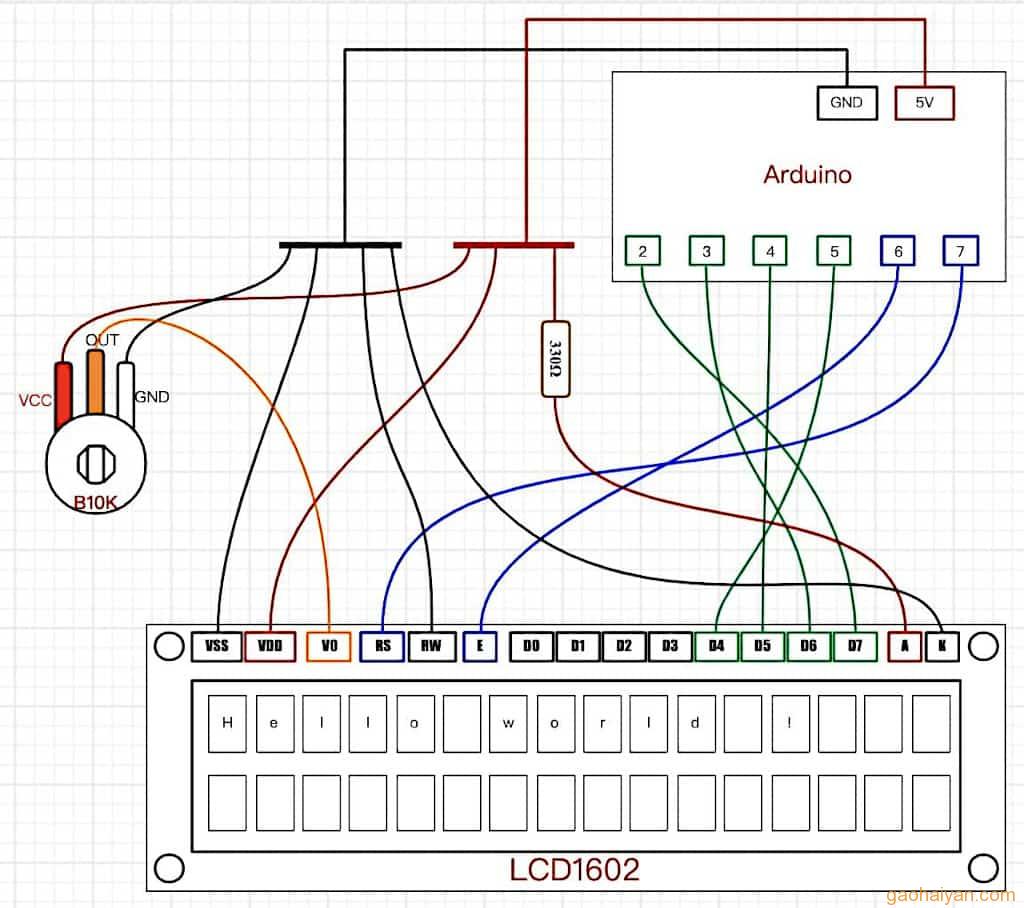

接线简图：

下面是结合了串口操作蓝牙模块的代码：

#include <SoftwareSerial.h>
#include <LiquidCrystal.h>

// Arduino对应蓝牙的针脚(参数pin1-Arduino的RXD，参数pin2-Arduino的TXD)
SoftwareSerial BT(12, 13); // 创建蓝牙模块控制对象。第一个pin接模块的TX脚，第二个接蓝牙的RX脚
String string = "";

// Arduino对应LCD的针脚(RS-寄存器控制pin，EN-使能pin，D4 pin，D5 pin，D6 pin，D7 pin)
LiquidCrystal LCD(7, 6, 5, 4, 3, 2);
// 通常只用D4-D7向LCD写数据

void setup() {
  Serial.begin(9600);    // 设置Arduino串口通信波特率，和蓝牙模块一致。推荐 9600或115200
  Serial.println("Arduino好了"); // 在Arduino串口监视窗口打印

  BT.begin(9600);        // 设置蓝牙模块串口通信波特率
  Serial.println("Bluetooth好了");

  LCD.begin(16, 2); // 设置LCD显示的数目。每行16格-字符，2行。LCD1602最多显示每行16字符，共2行。
  LCD.clear();    //清除屏幕
  LCD.print("Bluetooth + LCD"); // 在LCD上显示
  Serial.println("LCD屏显示了");
}

void loop() {
  string = "";

  if (Serial.available()) {
    while (Serial.available()) {  // 如果Arduino的串口有数据
      char data = Serial.read();  // 从Arduino读取指令数据
      delay(3); // 毫秒
      BT.write(data);             // 向蓝牙发送指令
      delay(3); // 毫秒
      string += data;
    }
    Serial.println("Arduino指令：" + string);

    LCD.clear();
    LCD.print("UNO:" + string);
  }

  string = "";

  if (BT.available()) {
    while (BT.available()) {      // 如果蓝牙模块的串口有数据
      char data = BT.read();      // 从蓝牙读数据
      delay(3);
      string += data;
    }
    Serial.println("Bluetooth回复：" + string);

    LCD.clear();
    LCD.print("BLH:" + string);
  }

  LCD.setCursor(0, 1); // 将光标定位到第2行第1列。第一个参数为列，始于0，第二个参数为行，始于0
  LCD.print(millis() / 1000); //开机后屏幕现实以秒几时的时间
}

/**
   向Arduino板烧写数据时，先断开蓝牙模块的TX和RX脚与Arduino的连接
*/

#include <SoftwareSerial.h>

#include <LiquidCrystal.h>

// Arduino对应蓝牙的针脚(参数pin1-Arduino的RXD，参数pin2-Arduino的TXD)

SoftwareSerial BT(12, 13); // 创建蓝牙模块控制对象。第一个pin接模块的TX脚，第二个接蓝牙的RX脚

String string = "";

// Arduino对应LCD的针脚(RS-寄存器控制pin，EN-使能pin，D4 pin，D5 pin，D6 pin，D7 pin)

LiquidCrystal LCD(7, 6, 5, 4, 3, 2);

// 通常只用D4-D7向LCD写数据

void setup() {

Serial.begin(9600); // 设置Arduino串口通信波特率，和蓝牙模块一致。推荐 9600或115200

Serial.println("Arduino好了"); // 在Arduino串口监视窗口打印

BT.begin(9600); // 设置蓝牙模块串口通信波特率

Serial.println("Bluetooth好了");

LCD.begin(16, 2); // 设置LCD显示的数目。每行16格-字符，2行。LCD1602最多显示每行16字符，共2行。

LCD.clear(); //清除屏幕

LCD.print("Bluetooth + LCD"); // 在LCD上显示

Serial.println("LCD屏显示了");

}

void loop() {

string = "";

if (Serial.available()) {

while (Serial.available()) { // 如果Arduino的串口有数据

char data = Serial.read(); // 从Arduino读取指令数据

delay(3); // 毫秒

BT.write(data); // 向蓝牙发送指令

delay(3); // 毫秒

string += data;

}

Serial.println("Arduino指令：" + string);

LCD.clear();

LCD.print("UNO:" + string);

}

string = "";

if (BT.available()) {

while (BT.available()) { // 如果蓝牙模块的串口有数据

char data = BT.read(); // 从蓝牙读数据

delay(3);

string += data;

}

Serial.println("Bluetooth回复：" + string);

LCD.clear();

LCD.print("BLH:" + string);

}

LCD.setCursor(0, 1); // 将光标定位到第2行第1列。第一个参数为列，始于0，第二个参数为行，始于0

LCD.print(millis() / 1000); //开机后屏幕现实以秒几时的时间

}

/**

向Arduino板烧写数据时，先断开蓝牙模块的TX和RX脚与Arduino的连接

后续可以结合手机，与蓝牙通讯，将信息显示在LCD1602上。

-end
