电子/物联 esp8266烧录MicroPython固件进行开发

文章目录 [隐藏]

esp8266 默认是嵌入式 c 的固件，写程序是用 c 语言。刷成 micropython 后就可以用 python 语言进行开发了。

本例：
烧录器：CH340C
模块：esp8266-01s
电脑：windows10

1.硬件

1.1.CH340C串口烧录器

1.2.ESP8266-01S模块

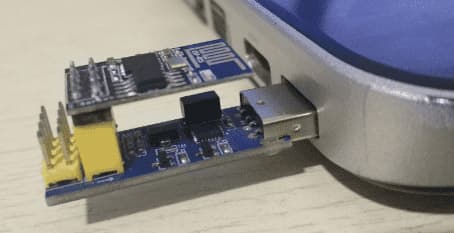

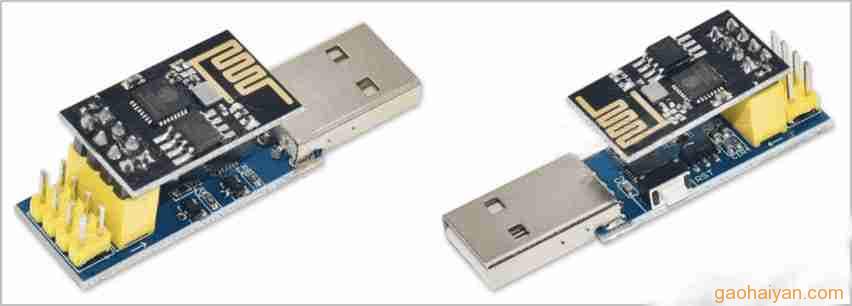

1.3.连接

把烧录器和板子插到一块。
我们无法直接把模块和电脑连起来，让电脑里的代码运行到模块上。烧录器充当了一个替身，一个桥梁。
写代码时都是面对的模块，忽略烧录器的存在即可。

2.烧录器驱动

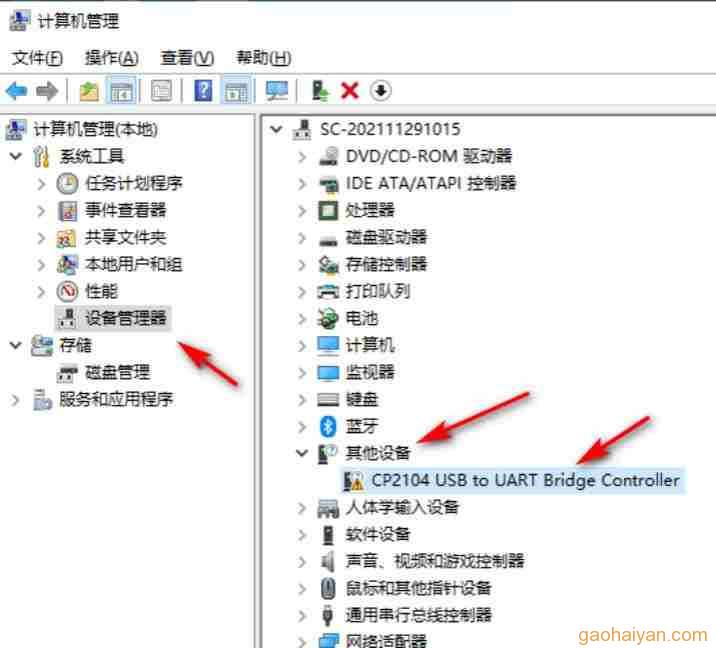

烧录器插到电脑上，进入设备管理器，找到对应的设备，
如果没有驱动，出现一个黄色警示标志的“其他设备”，

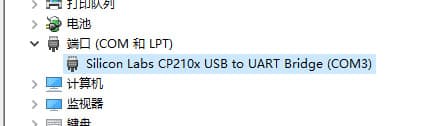

如果是windows10系统，很可能驱动就直接自动安装好了，出现一个带有“COM”字样的端口，
记住这里是“COM3”，

如果是黄色标记的设备，按如下步骤安装驱动。
驱动下载 http://www.wch.cn/downloads/CH341SER_ZIP.html

下载驱动包并解压。

2.1.安装方式1

右键设备，更新驱动程序，

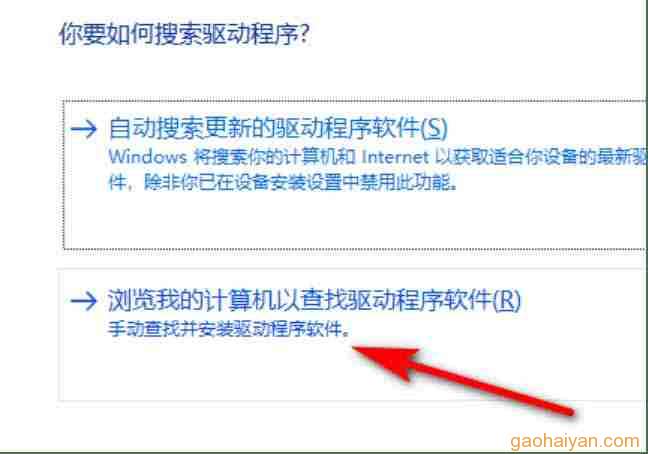

浏览我的计算机… ，

找到刚刚解压的目录，

此后自动检索到驱动安装。

2.2.安装方式2

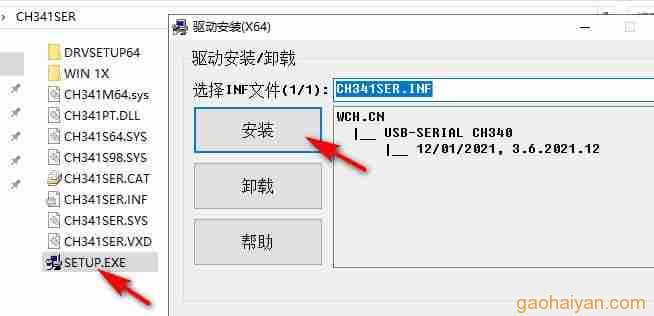

直接运行解压目录中的setup.exe程序进行安装，然后把烧录器拔下后，重新插到电脑上，驱动自动加载，

3.模块刷固件

如果把esp8266模块比作电脑，那么MicroPython固件就相当于它的操作系统。
首先模块和烧录器已经插在电脑上了。

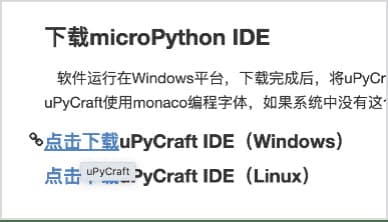

我们使用 uPyCraft 工具。
http://docs.dfrobot.com.cn/upycraft/
http://docs.dfrobot.com.cn/upycraft/2.1下载和安装uPyCraft.html
http://download3.dfrobot.com.cn/uPyCraft/uPyCraft.exe

这是一个直接运行的程序，双击运行，出现一个字体缺失的提升，点 Cancel 即可。

3.1.烧写

Tool，BurnFirmware，打开新弹窗，

Board 选择 esp8266，
erase_flash 选择 yes，
com选择设备管理器中看到的 COM3，
FirmwarChoose 选择默认的 uPyCraft 即可，
（也可以在 https://micropython.org/download/esp8266/ 下载想要的版本，从“Users”选择。）
点击OK，即开始刷MicroPython固件，

此时，板子上有个小灯会闪烁，直到进度完成。

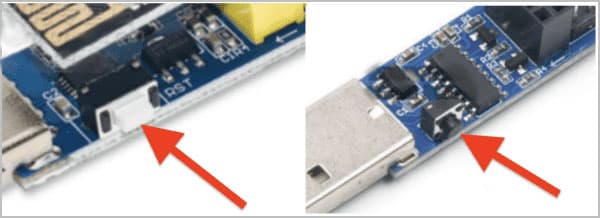

按一下烧录器的重启按钮，或者拔下来重新插一下，

然后连接，初次连接失败可以重新打开 uPyCraft。

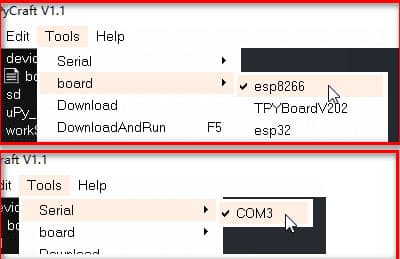

菜单栏，Tools，board 选择 esp8266，Serial 选择 COM3，

3.2.测试

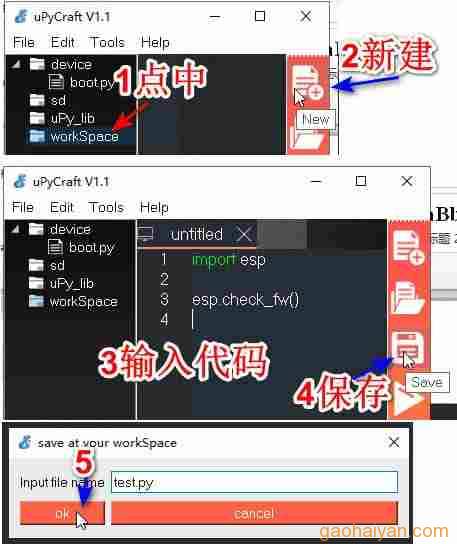

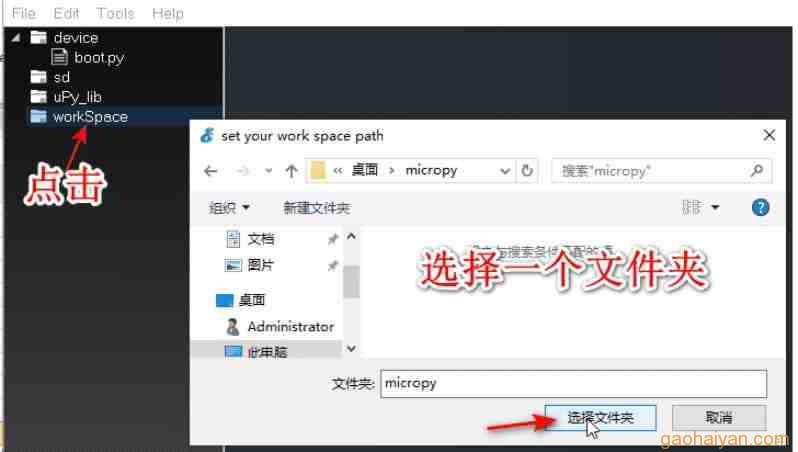

第1次点击 workSpace，要求选择一个工作目录作为worokSpace，

再创建代码文件，

import esp
esp.check_fw()

1 2	import esp esp.check_fw()

刷新目录，选择代码文件，点击三角按钮，或菜单栏Tools,DownloadAndRun，上传并运行，

看到size和md5出现，即说明在模块上刷MicroPython固件成功。

4.使用VSCode

除了 uPyCraft，还可以使用 vscode 作为开发工具。vscode 通过 “rt-thread micropyth” 插件对 esp8266 模块操作，仍然是通过 COM 口进行的。所以还是结合烧录器插在电脑上的形式。

4.1.安装插件

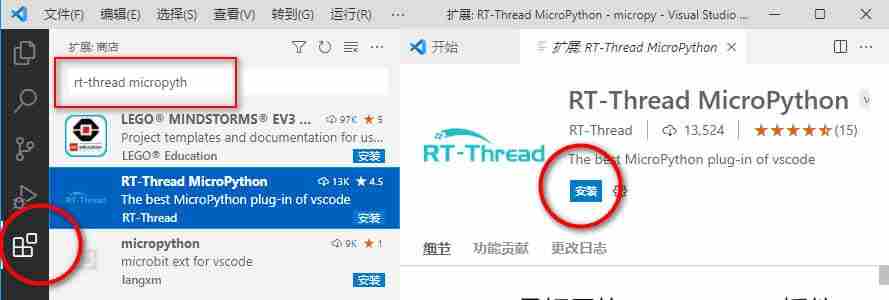

插件 python、 rt-thread micropyth

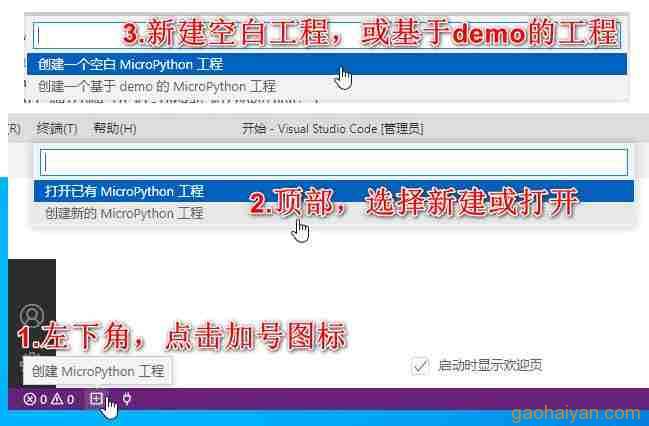

4.2.创建工程

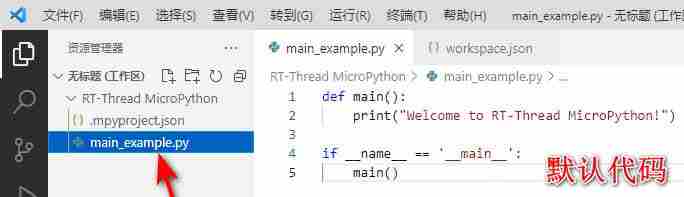

在 py 文件中编写代码。

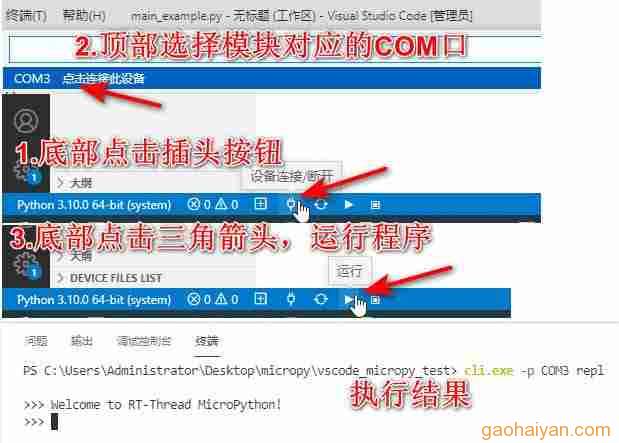

4.3.测试

重新打开VSCode时可能出现 “Import "machine" could not be resolved” 找不到包的情况，
那么在项目下新建“.vscode”文件夹，再在其中新建“settings.json”文件输入：

{
    "python.analysis.extraPaths": [
        ".vscode配置目录/extensions/rt-thread.rt-thread-micropython-1.0.8/microExamples/code-completion"
    ]
}

{

"python.analysis.extraPaths": [

".vscode配置目录/extensions/rt-thread.rt-thread-micropython-1.0.8/microExamples/code-completion"

]

}

5.模块的 webrepl 设置

Webrepl 指的是通过网络的形式让电脑和模块进行交互，即不必通过烧录器插到电脑上。
通常就是，电脑和模块都通过 wifi 连接到同一个路由器上，电脑就能通过 ip 对模块进行访问。

5.1.作为终端

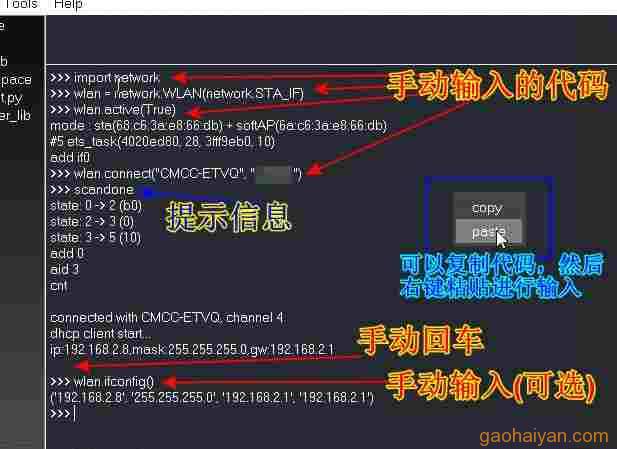

下面代码逐行输入 uPyCraft 的交互窗口。

import network
wlan = network.WLAN(network.STA_IF)   # 创建网络接口
wlan.active(True)                     # 开启接口
wlan.connect("wifi热点", "wifi密码")   # 连接一个wifi信号（“wifi热点”，“密码”）
wlan.ifconfig()                       # 查看模块的ip

import network

wlan = network.WLAN(network.STA_IF) # 创建网络接口

wlan.active(True) # 开启接口

wlan.connect("wifi热点", "wifi密码") # 连接一个wifi信号（“wifi热点”，“密码”）

wlan.ifconfig() # 查看模块的ip

5.2.作为服务端

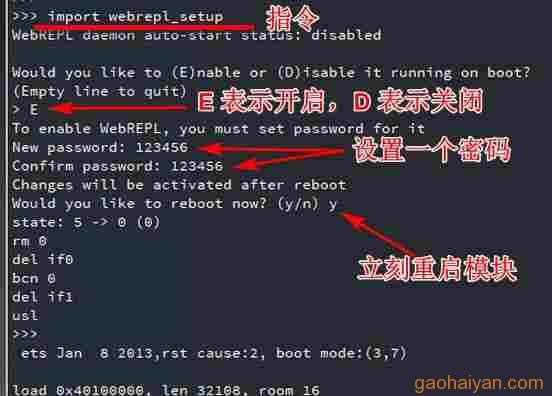

import webrepl_setup

import webrepl_setup

输入：E ，开启 webrepl，
输入：123456 ，一个秘密
确认：123456 ，确认密码
输入：y ，立刻重启模块，使 webrepl 生效

如果implort后没反应，可以先

import machine
machine.reset()

1 2	import machine machine.reset()

再 import webrepl_setup 。

然后，是开启webrepl。

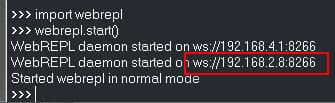

import webrepl
webrepl.start()

1 2	import webrepl webrepl.start()

此时日志中会多显示一个 ip，即 webrepl 的后台地址 ip。

5.3.通过 webrepl 连接模块

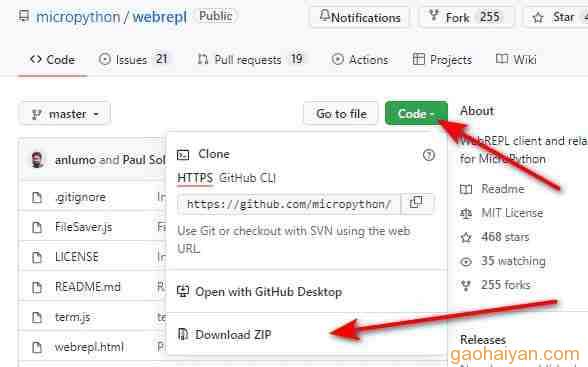

从这里 https://github.com/micropython/webrepl 下载项目，

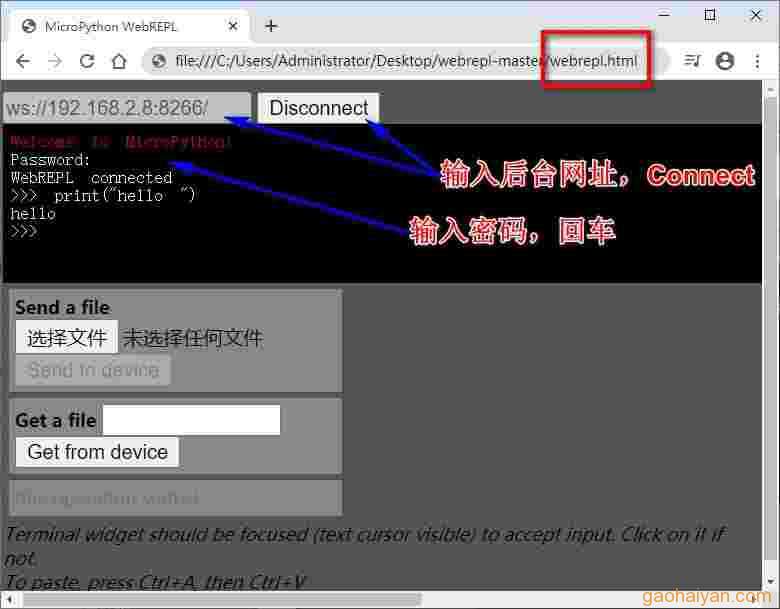

解压到本地，浏览器打开 webrepl.html

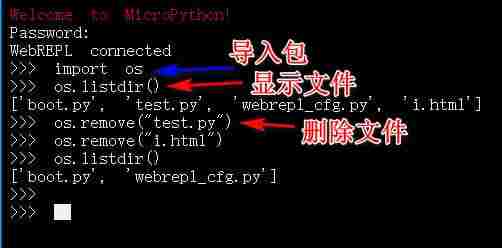

此时可以使用 micropython 内置的 api 对模块进行操作。
参考 http://docs.dfrobot.com.cn/upycraft/

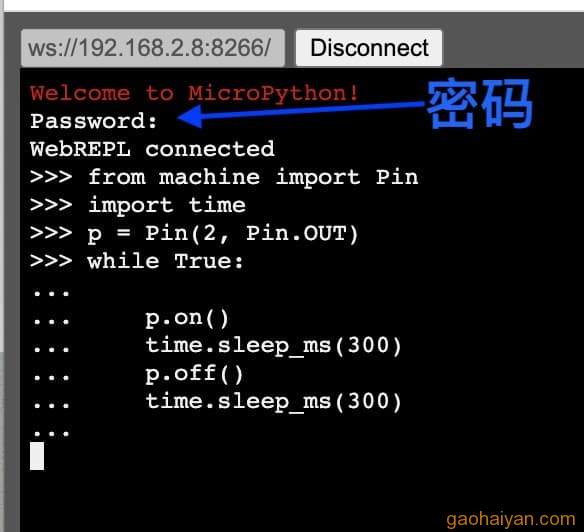

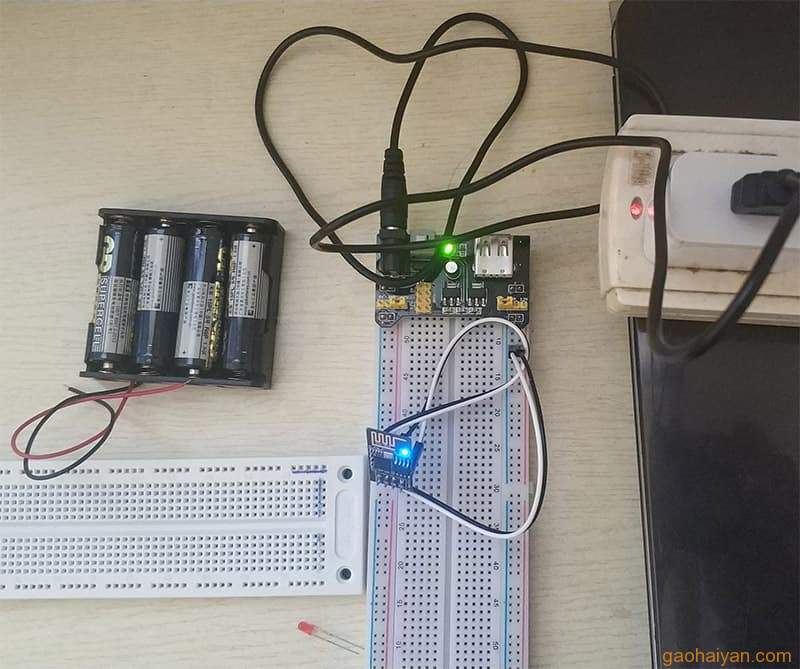

开启web-repl后就可以使用独立电源开启模块。下面是一个开启模块上指示灯的例子。
